1. Tło
W obwodzie przejściowe stany przejściowe (odcinające obciążenie indukcyjne, odbijające styki przekaźnika itp.) zwykle zakłócają działanie innych urządzeń elektrycznych i elektronicznych w tym samym obwodzie. Charakterystyka tego typu zakłóceń to wysoka amplituda, krótki czas narastania, wysoka częstotliwość powtarzania i niska energia. Wąskie impulsy pojawiające się w grupach mogą ładować pojemność urządzenia półprzewodnikowego, co może powodować błędy obwodu lub urządzenia, gdy zostaną nagromadzone do pewnego stopnia. Aby symulować wpływ takich zakłóceń na sprzęt, przeprowadza się testy EFT (szybkich przejściowo elektrycznych)/burst w celu sprawdzenia stabilności sprzętu.
2. Przegląd
1) Testowanie EFT należy do dziedziny EMS, czyli wpływu zakłóceń zewnętrznych na sprzęt.
2) Powtarzalny test szybkich stanów przejściowych to test z seriami składającymi się z szeregu szybkich stanów przejściowych, sprzężonych z portami zasilania, sterowania, sygnału i uziemienia urządzeń elektrycznych i elektronicznych.
3) Częstotliwość powtarzania impulsów określona w normie IEC/EN 61000-4-4 wynosi 5 kHz i 100 kHz.
Gdy częstotliwość powtarzania wynosi 5 kHz, czas trwania serii wynosi 15 ms
Gdy częstotliwość powtarzania wynosi 100 kHz, czas trwania serii wynosi 0,75 ms

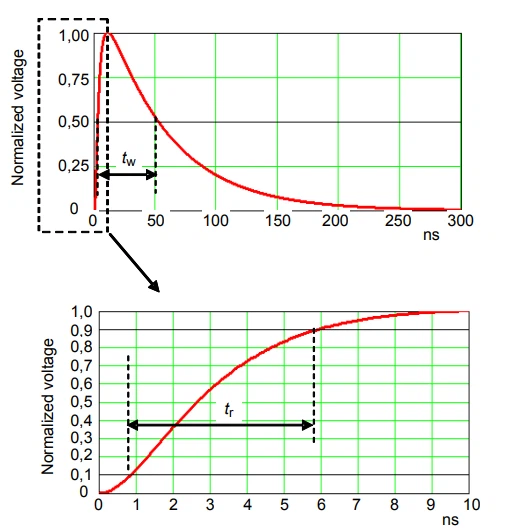

Powtarzalność przebiegu 5k i 100k, czas narastania 5 ns, szerokość impulsu 50 ns.
4) Poziomy testowe

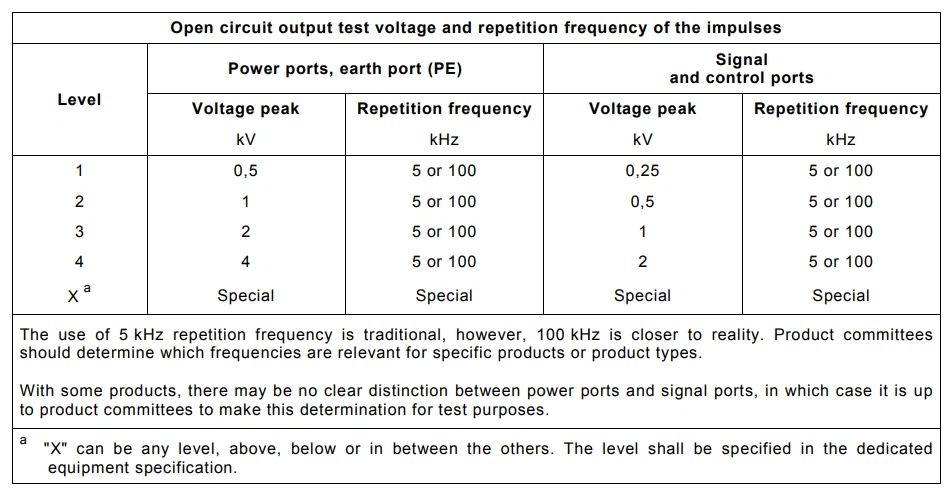

Preferowane poziomy testowe dla testu szybkich stanów przejściowych, odnoszące się do portów zasilania, sterowania, sygnałowych i uziemienia urządzenia.
3. Typowa konfiguracja testu
Sprzęt stołowy i wolnostojący do testów laboratoryjnych:
1) Płaszczyzna odniesienia gruntu
2) Generator EFT/burst
3) CDN (jeśli dotyczy)
4) Zacisk sprzęgający pojemnościowy (jeśli dotyczy)
5) Podparcie izolacyjne
6) Przewód uziemiający
4. Ocena wyników testów
Wyniki testów należy klasyfikować pod kątem utraty funkcji lub pogorszenia wydajności badanego urządzenia (EUT).
a) normalna praca w granicach określonych przez producenta
b) czasowa utrata funkcji lub pogorszenie wydajności, które ustępują po ustaniu zakłócenia
c) czasowa utrata funkcji lub pogorszenie wydajności
d) utrata funkcji lub pogorszenie wydajności, których nie można odzyskać
Klasyfikację tę można wykorzystać jako wskazówkę dla producentów, która ma pomóc im w ulepszaniu i korygowaniu produktów.
